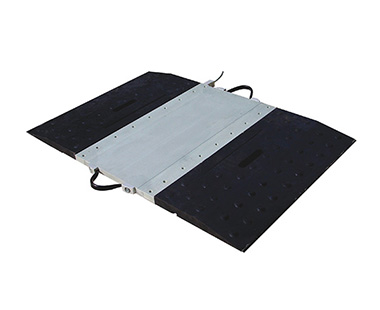

板式传感器L15C

板式传感器



  • 板式传感器重量轻,便于携带;

  • 板式传感器整体平板式设计,动态响应频率高,精度高;
  • 板式传感器采用特殊的防护处理,防护等级高;
  • 板式传感器采用航空用特殊材料,过载能力强;
  • 板式传感器装配橡胶提手,避免提手被车轮压坏;
  • 板式传感器配有护线弹簧护套,可防止电缆线被车辆压坏;
  • 板式传感器配有连接器和防护块,可方便更换电缆;
  • 板式传感器带有燕尾连接块,方便引桥与秤体连接。
  • 应用领域:
    · 应用于公路运输车辆的称重和载荷控制。
    · 应用于飞机重量及重心进行检测。
    · 应用于特别场合的重量检测。
  • 输出灵敏度 (mV/V) 1±0.2
    综合误差 (%ld) 0.2
    非线性 (%ld) 0.2
    重复性 (%FS) 0.1
    横向一致性 (%ld) 0.2
    输入电阻 (Ω) 3260±40
    输出电阻 (Ω) 2800±10
    绝缘电阻 (MΩ) ≥ 5000(100VDC)
    零点输出 (%FS) 4 ~ 10%
    温度对输出灵敏度影响 (%FS/10℃ ) 0.1
    温度对零点输出影响 (%FS/10℃ ) 0.1
    温度补偿范围 (℃ ) -10 ~ +50
    允许使用温度范围 (℃ ) -40 ~ +80
    推荐激励电压 (V) 9 ~ 15DC
    最大激励电压 (V) 20DC
    安全过载范围 (%FS) 120
    防护等级 IP66
    电缆线规格 4 芯屏蔽电缆
    最小静载荷 (kg) 500
    单点(单轮胎接触面域)最大载荷 (t) 10t
    最大(双轮胎接触面域)载荷 (t) 15t
    接线说明:红 电源 (+) 黑 电源 (-) 绿 信号 (+) 白 信号 (-)
    说明:可按用户要求配制电缆线及弹簧套管。
  • L15C
